北京中水科海利工程技术有限公司下设的技术推广部（市场部）主要承担水工建筑物止水结构与新型防渗止水材料的研发和生产、销售及面板坝接缝止水材料一体化施工技术、止水技术咨询以及相关行业规范编制等业务。部门现有员工11人，其中教授级高工3人，高工2人，获博士学位2人，硕士学位3人，现场技术服务人员6人。

       公司技术推广部以中国水利水电科学研究院结构材料研究所为技术依托平台，自上世纪80年代开始研发面板坝面板接缝表层止水结构和材料，并在我国第一座现代面板坝——西北口面板坝上成功应用。之后依托国家科技攻关、国家自然科学基金和行业重点科技项目，通过二十多年的工程应用与不断更新，形成了性能完善的GB系列止水结构和材料，并成功应用于水布垭、猴子岩、巴贡（马来西亚）、三板溪、南俄二级（老挝）、洪家渡、紫坪铺、吉林台一级、梨园、芹山等国内外上百座面板坝工程。针对表层止水采用人工嵌填质量难以保证的问题，自2002年起研制GB塑性填料挤出机，结合工程实践不断改进与完善，形成了一套成熟的接缝表层止水一体化机械化挤出施工技术，有效保证了施工质量与施工进度，大幅提高了面板止水体系的安全性与可靠性，该技术已成功应用于双沟、温泉、潘口、肯斯瓦特、吉勒布拉克、黔中、布西、梨园等面板坝工程。

       针对传统锚固型卷材止水存在的缺陷，开发了涂覆型柔性盖板新型止水结构，该新型止水结构是一种能对面板接缝实行有效全封闭的柔性表层止水结构。既作为塑性填料的保护层，又是一道独立的止水层，显著提高了面板接缝防渗的安全性、耐久性与可靠性。该技术先后成功应用于云南梨园水电站、山西板涧河水库、青海纳子峡水电站、云南三岔河水电站等面板坝工程。成果获2016年度电力建设科技进步一等奖，已入选水利部《2017年度水利先进实用技术重点推广指导目录》，为进一步推广该新型止水结构提供了基础，在面板坝新建工程以及除险加固工程中具有广阔的应用前景。

 资料介绍目录

◆ 工程应用

   ◆ GB止水结构

      [1] GB高水头锚固型止水结构

      [2] 涂覆型柔性盖板止水结构

   ◆ GB系列止水材料

   ◆ 接缝表层止水一体化施工技术

   ◆ 止水技术咨询

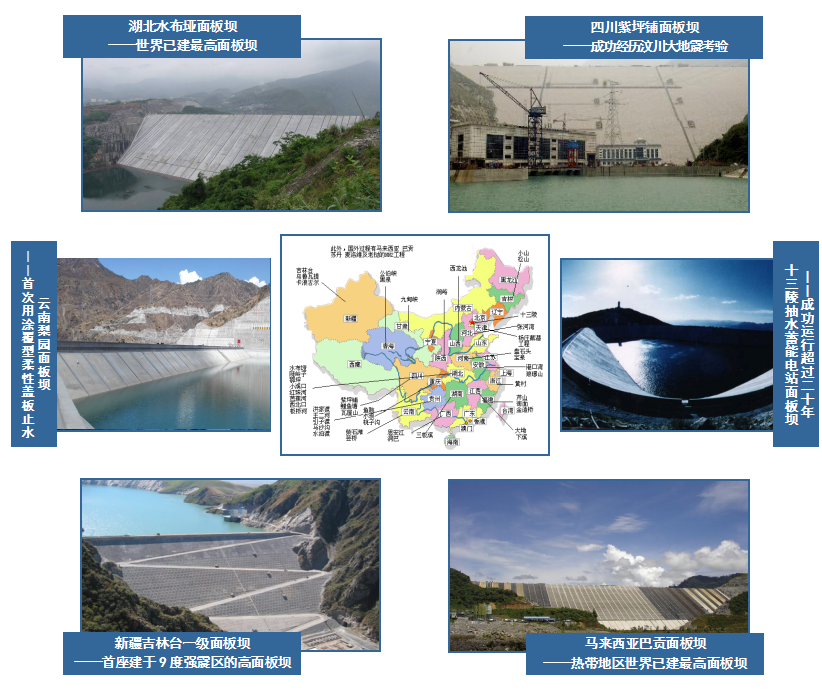

   ◆ 工程应用

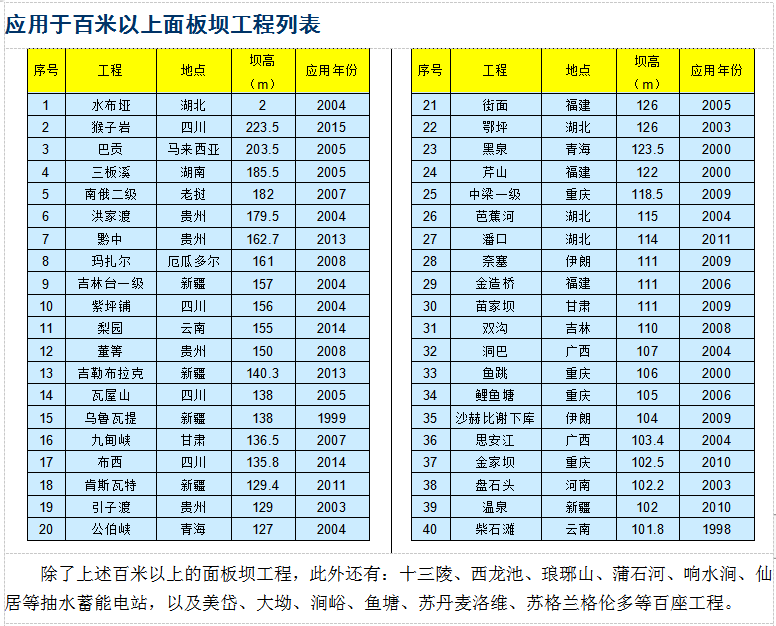

◆ 工程应用

◆  GB止水结构

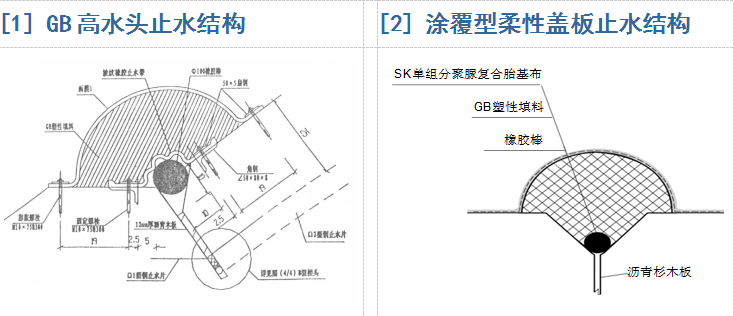

GB高水头止水结构

       GB高水头止水结构将中部止水带提至表层，采用在趾板和面板中预埋的角钢和固定螺栓将止水带固定在缝口位置。为了适应大接缝位移，将表层止水带设计成变形能力很大的波形；同时为了确保止水带在大接缝张开情况下承受高水压力作用，在止水带下面的缝口处设置了支撑橡胶棒，橡胶棒确保在止水运行过程中能够滞留在缝口，不被压入接缝以发挥支撑作用。另外，确保止水结构的可靠性，高水头止水结构仍在波形止水带上设置了塑性填料，并采用GB复合盖板对塑性填料进行封闭。

      GB高水头止水结构首先在122m高的芹山面板坝获得了应用，其最大渗漏量小于5L/s。此后，GB高水头止水结构型式在233m高的水布垭面板坝（最大渗漏量小于60L/s）、203.5m高的巴贡面板坝（最大渗漏量小于80L/s）、156m高的紫坪铺面板坝（最大渗漏量小于50L/s）等多座高面板坝工程中得到成功应用。

      成果先后获2007年、2010年、2013年国家科技进步二等奖，并列入《水工建筑物塑性嵌缝密封材料技术标准》（DL/T 949-2005）、《水工建筑物止水带技术规范》（DL/T 5215-2005）、《混凝土面板堆石坝接缝止水技术规范》（DL/T 5115-2008）等。

涂覆型柔性盖板止水结构

      涂覆型柔性盖板止水结构是将SK单组分聚脲刮涂在GB塑性填料和混凝土面板表面，固化后形成全封闭的柔性防渗涂层，与混凝土面板粘接成一体，是一种能对面板接缝实行有效全封闭的柔性表层止水结构。该新型止水结构克服了传统锚固型卷材止水存在的缺陷，既作为塑性填料的保护层，又是一道独立的止水层，显著提高了面板接缝防渗的安全性、耐久性与可靠性。

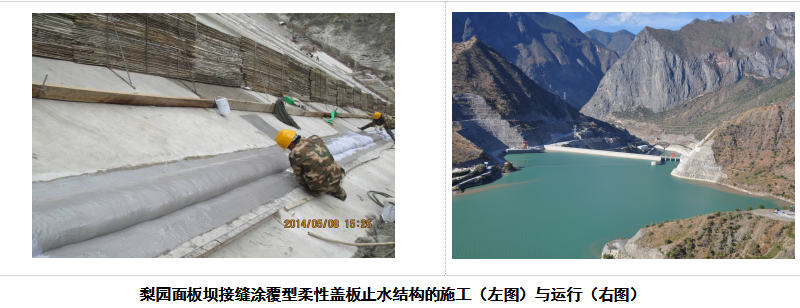

      高155m的梨园面板坝是国内外同类工程中首次大面积使用涂覆型柔性盖板止水结构的高面板坝，2014年12月下闸蓄水，目前水库蓄水已经达到正常蓄水位，最大渗漏量约20L/s，防渗效果良好，大坝工作性状正常，成为国际同类工程新的范例。

      成果获2016年度电力建设科技进步一等奖。牵头编写的《水电水利工程聚脲涂层施工技术规程》（DL/T 5317-2014）已经颁布以及该新型止水结构使用的SK单组分聚脲已入选水利部《2015年度水利先进实用技术重点推广指导目录》，为进一步推广该新型止水结构提供了基础，在面板坝新建工程以及除险加固工程中具有广阔的应用前景。

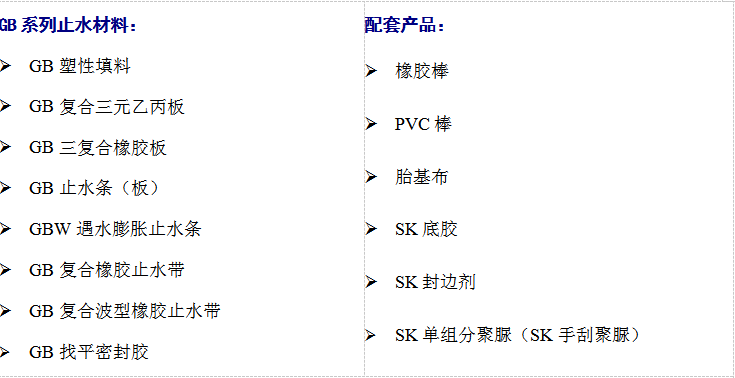

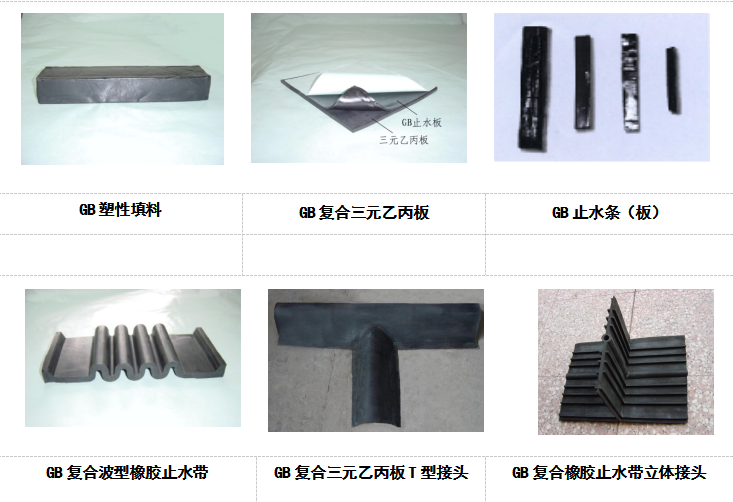

  ◆  GB系列止水材料及配套产品

◆  接缝表层止水一体化施工技术

      目前广泛采用的塑形填料嵌填方式为人工绳梯嵌填。由于塑性填料产品多为断面矩形的板或柱，且填料本身粘软并具有一定弹塑性，所以在大坝坡面上将其人工密实地嵌入V形槽有很大难度，当外界温度偏低导致填料硬度增大时，嵌填难的问题尤为突出。因此，人工嵌填效率低且嵌填质量难以保证，会造成面板防渗体系可靠性降低，甚至失效。

      针对上述情况，开发研制了塑性填料专用挤出机，可以实现接缝填料的现场一次挤出成形。挤出机采用螺旋挤压成形，填料从满足设计断面要求的模口挤出，成形填料直接落入板间缝。挤出成形的填料外形美观、内部密实，且通过螺旋挤压加热后，既粘且软，可以更好与混凝土面和盖板粘接。结合工程实践，经过不断改进和完善，目前已形成一套成熟的接缝表层止水一体化施工技术，有效保证了表层止水的施工质量与施工进度，大幅提高了面板防渗体系的安全性与可靠性。

      该技术已成功应用于双沟、温泉、潘口、肯斯瓦特、吉勒布拉克、黔中、布西、梨园等面板坝工程。
